3D-печать металлом: технологии, промышленное оборудование и выбор метода

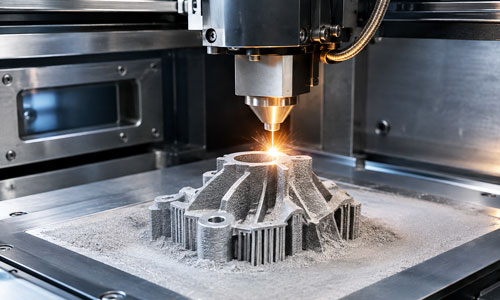

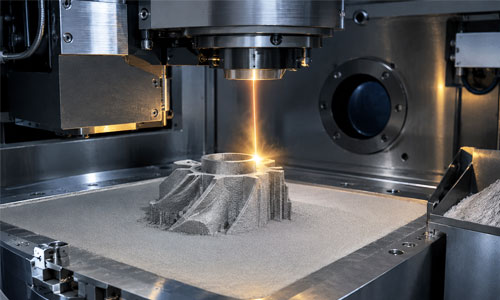

1.1. Лазерное сплавление в порошковой постели (PBF-LB / DMLS / SLM)

Это доминирующий метод в авиакосмической отрасли, медицине и точном машиностроении. Процесс происходит внутри герметичной камеры, заполненной инертным газом (аргоном или азотом) для предотвращения окисления металла.

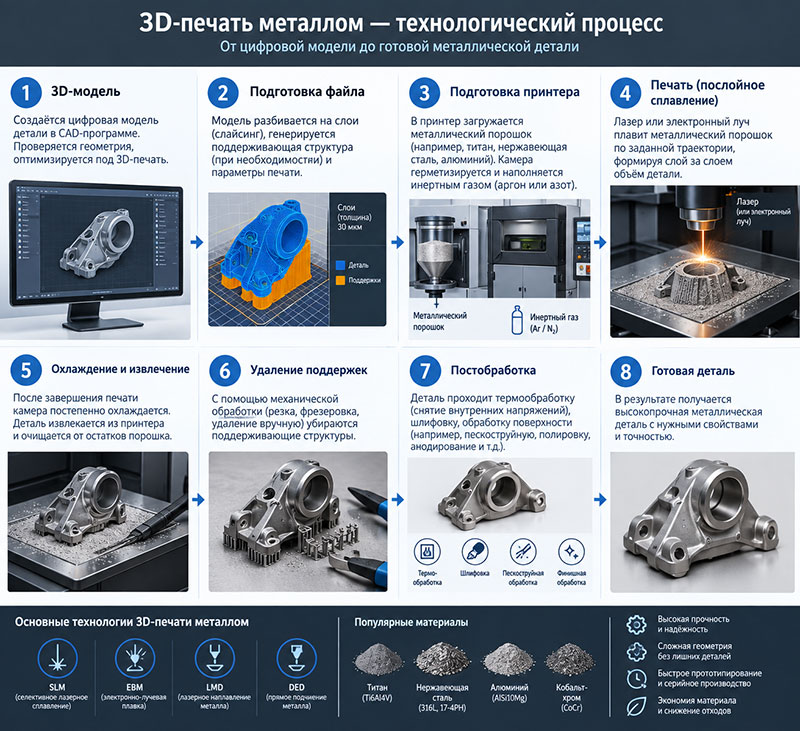

Принцип работы: Тонкий слой мелкодисперсного металлического порошка (размер фракции обычно 15–45 мкм) наносится ракелем или рекоатером на подогреваемую платформу. Мощный волоконный лазер (от 500 Вт до нескольких кВт) сканирует поверхность согласно срезу цифровой 3D-модели, локально расплавляя частицы и спекая их между собой и с предыдущим слоем. Платформа опускается на толщину слоя (обычно 20–50 мкм), и цикл повторяется.

Особенности: Технология лазерного сплавления обеспечивает высочайшую детализацию (толщина стенки от 0,1 мм), точность позиционирования до 20–50 микрон и возможность создания внутренних полостей любой сложности. Главный недостаток — относительно низкая скорость построения крупных монолитных объектов и необходимость масштабной постобработки (удаление поддержек, термообработка).

Материалы: Титановые сплавы (Ti6Al4V), жаропрочные никелевые суперсплавы (Inconel 718/625), алюминиевые сплавы (AlSi10Mg), нержавеющая сталь (316L), кобальт-хром.

1.2. Электронно-лучевое плавление (EBM / E-PBF)

Технология, во многом схожая с PBF-LB, но использующая вместо лазера пучок электронов высокой энергии.

Принцип работы: Процесс электронно-лучевого плавления протекает в глубоком вакууме. Электронная пушка генерирует поток частиц, который электромагнитными линзами направляется на тонкий слой порошка. Кинетическая энергия электронов при столкновении преобразуется в тепло, вызывая плавление.

Особенности: Главное преимущество перед лазером — многократный перескок электронного луча (multi-melt). За один проход луч может мгновенно проплавить весь объем детали, что снимает колоссальные внутренние напряжения. Это позволяет печатать хрупкие материалы без трещин. Кроме того, вакуумная среда идеально подходит для реактивных металлов. Недостаток — более грубая шероховатость поверхности (Ra ≈ 20–30 мкм против 5–10 у лазера) и меньшая точность мелких элементов.

Оборудование: Безусловный монополист рынка — компания Arcam (входит в GE Additive).

Материалы: Чистый титан (Grade 2, Grade 5), тантал, ниобий.

1.3. Прямое подводящееся выращивание (DED / LENS / EBAM)

Если PBF строит деталь внутри порошка, то DED подает материал непосредственно в зону воздействия источника энергии.

Принцип работы: Металлический порошок подается через сопло коаксиально с мощным лазером или плазмотроном, либо используется непрерывная металлическая проволока. Энергия плавит присадочный материал прямо в момент удара о подложку или наращиваемую деталь. Рабочая головка перемещается по пяти осям.

Особенности: Экстремально высокая скорость наплавки (до десятков килограммов в час). Возможность ремонта изношенных лопаток турбин, восстановления геометрии крупногабаритных валов и нанесения износостойких покрытий. Геометрия ограничена углами атаки головки, создать нависающие элементы без поддержек невозможно.

Материалы: Практически любые свариваемые металлы, включая создание градиентных структур (когда состав меняется от основания к вершине детали).

1.4. Binder Jetting (струйное связывание связующим веществом)

Наиболее перспективная технология для массового серийного производства.

Принцип работы: Аналогична работе обычного офисного струйного принтера. Печатающая головка наносит капли полимерного связующего на слои порошка, склеивая их между собой. После завершения печати получается «зеленый» (green state) блок, состоящий из металла и клея.

Особенности: У струйного связывания (BJ) самая высокая скорость печати среди всех методов. Отсутствие остаточных термических напряжений. Детали выходят из принтера сразу партиями, заполняя весь объем абочей камеры. Однако «зеленые» детали крайне хрупки и требуют обязательного этапа депарафинизации и последующего спекания в высокотемпературных печах. Происходит неизбежная усадка (около 15–20%), которую необходимо математически компенсировать на этапе подготовки файла.

Оборудование: HP Metal Jet, ExOne, Desktop Metal Production System.

1.5. Bound Powder Extrusion (FDM/FFF для металла)

Бюджетный вход в мир металлической печати для мастерских, университетов и малого бизнеса - это FDM/FFF для металла.

Принцип работы: Используется филамент (нить), состоящий из смеси металлических шариков и термопластичного воска. Принтер работает как обычный пластиковый FDM-аппарат. Полученная пластиково-металлическая модель затем проходит два этапа: вымывание пластика в специальном растворе (debinding) и высокотемпературное спекание.

Особенности: Низкая стоимость оборудования (от 5 000 долларов). Низкая плотность конечного изделия (92–96% от теоретической) и посредственная прочность. Подходит для изготовления сувенирной продукции, фитингов, несложного инструмента и литейных мастер-моделей.

Критерий 1: Механические свойства и плотность

Победитель: PBF-LB и EBM. Процессы полного плавления обеспечивают относительную плотность 99,5–99,9%. По усталостной прочности детали превосходят кованые аналоги за счет уникальной мелкозернистой макроструктуры.

Аутсайдер: Binder Jetting и Filament Extrusion. Спекание никогда не дает 100% плотности. Пористость снижает предел текучести. Для компенсации инженеры вынуждены проектировать деталь с запасом толщины (+10–15%) или проводить горячее изостатическое прессование (HIP), что удорожает процесс.

Критерий 2: Разрешение и качество поверхности (As-built)

Победитель: PBF-LB. Шероховатость Ra ≈ 5–10 мкм. Позволяет печатать шестерни, форсунки и микроархитектуру медицинских имплантов без дополнительной мехобработки.

Аутсайдер: DED и Wire-EBAM. Поверхность напоминает грубую ручную ковку (Ra > 50 мкм). Эти технологии всегда подразумевают финишную токарную или фрезерную обработку посадочных мест.

Критерий 3: Экономика и стоимость владения (TCO)

Здесь нет единого лидера, так как экономика зависит от сценария:

• Единичные сложные детали (авиация): Самый дешевый способ — PBF-LB. Коэффициент использования сырья близок к 95% (неспекшийся порошок идет обратно в бункер).
• Крупногабаритные простые формы (кольца, валы): Единственный рентабельный вариант — DED (проволока). Стоимость килограмма напечатанного металла здесь минимальна, а коэффициент использования сырья равен почти 100%.
• Серийное производство (партии от 1000 шт.): Абсолютный лидер — Binder Jetting. Несмотря на затраты на печи для спекания, время цикла печати в десятки раз ниже, чем у любого лазера. Себестоимость единицы падает экспоненциально с ростом тиража.

Критерий 4: Постобработка

Металлическая печать заканчивается там, где начинается виброгалтование, абразивоструйная обработка, снятие поддержек и термообработка.

• Самые требовательные к постпроцессингу: PBF (нужна сложная CNC-обработка отверстий после удаления опор).
• Самые автономные: DED (деталь выходит из станка уже близко к чистой форме) и Binder Jetting (требует только печь, но очень точную по температурным профилям).

Частые ошибки предприятий при переходе на AM

• Прямой перенос CAD-моделей из механического цеха. Деталь, спроектированная под фрезеровку, неоптимальна для печати. Необходимо применять правила DfAM (Design for Additive Manufacturing): топологическая оптимизация, решетчатые структуры, бионический дизайн.
• Игнорирование анизотропии. Свойства детали вдоль слоев Z часто на 10–20% хуже, чем в плоскости XY. Это критично для резьбовых соединений и работающих на срез узлов.
• Недооценка логистической цепочки. Покупка принтера — это лишь 30% затрат. Остальные 70% уходят на системы просева порошка, станции снятия поддержек, HIP-печи и координатно-измерительные машины (КИМ) для контроля качества.

Тренды ближайшего будущего

• ИИ-контроль процесса (In-situ monitoring): Нейросети в реальном времени анализируют тепловизионную карту плавления (melt pool) и корректируют мощность лазера, предотвращая дефекты еще до появления следующего слоя.
• Гибридные станки: Объединение робота-манипулятора с DED-головкой и шестикоординатного фрезерного стола в одном корпусе. Деталь печатается и тут же фрезеруется с точностью IT6 за одну установку.
• Устойчивая металлургия: Переход на переработанный металлический порошок и замкнутые циклы его регенерации, продиктованные новыми экологическими стандартами ЕС и РФ.
